視覺貼裝控制系統
應用范圍：主要適用于電子行業各種需要貼標簽、背膠、不干膠的線路板及手機、平板、筆記本等3C產品PCB硬板、FPC軟板上、手機或平板中框外殼、屏幕等貼裝各種規格的輔料
產品特點

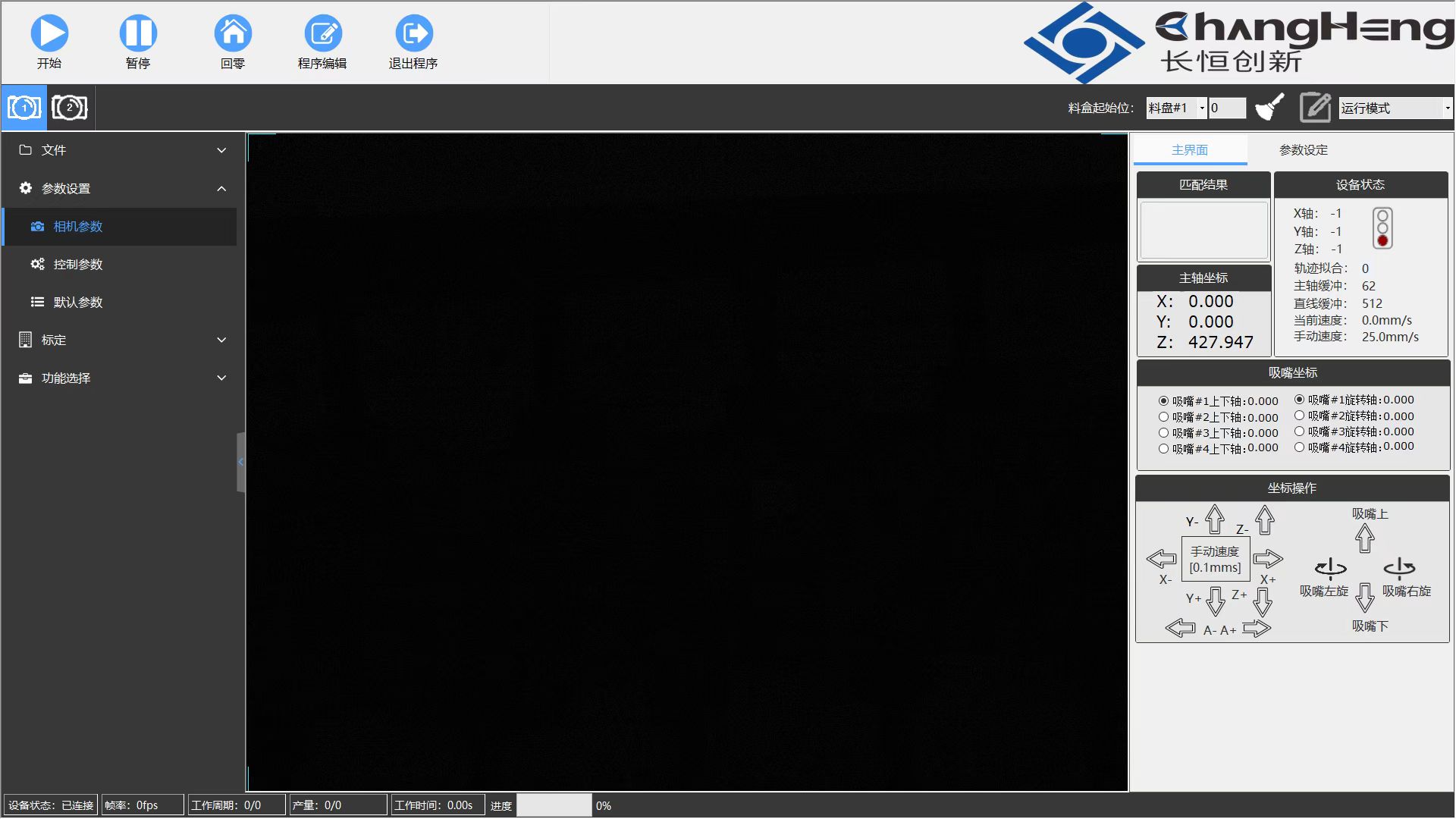

鼠標選取識別區域，鼠標繪制軌跡點，可以隨時修改軌跡 方便編程
1支持點，線，圓弧，多段線，空跑等運動軌跡，軌跡上所有點可以單獨設定高度
2擁有3種軌跡規劃模式(行優先，列優先，最近模式) 提高工作效率，減少時間
3支持DXF文件一鍵導入
4靈活的授權模式，可以根據需求進行授權，控制設備使用時間
5無需夾具定位，減輕生產成本
6支持加工前排膠，產能計數，清洗槍頭等
7支持單相機+料盒編程點膠貼裝，亦可雙相機雙向識別點膠貼裝
8支持振動盤，相機未捕捉到產品，振動盤震料重新識別
9支持多產品，多高度，360度識別，一次識別多種產品，根據平臺產品自動分類并點膠貼裝
10可根據用戶需求屏蔽點膠或者貼裝
11支持多槍頭貼裝
12
技術參數
左右滑動表格, 可顯示隱藏部分內容
| 技術參數 | |||
| 型號 | V15-1408B | V15-2608 | V15-212.2-CAM |
| 型號說明 | 全景點膠貼裝 | 全景6軸點膠貼裝 | 全景12軸點膠貼裝 |
| 相機型號 | 500W/1200W/2000W/其他(工業相機) | ||
| 鏡頭焦距 | f=8mm/12mm/25mm/其他 | X2 | |
| 拍攝面積 | 400x300mm/500x400mm/600x475mm/其他 | X2 | |
| 控制器 | 3軸(支持3軸XYZ空間插補) | 6軸(支持4軸XYZR空間插補+流水線) | 12軸(支持4軸XYZR空間插補) |
| 電機輸出脈沖頻率 | 最大10MHZ | ||
| IO輸出模式 | 普通+高頻模式 | ||
| IO脈沖頻率 | 1khz | ||
| 輸入輸出IO | 4路高頻(2路硬件輸出/2路軟件輸出)、36路輸入 | ||
| 識別方式 | 支持多產品多軌跡 | ||
| 單次識別數量 | 不限 | ||
| 軟件支持平臺 | WIN7/WIN10 64位操作系統 | ||
| 編程方式 | 鼠標繪制 | ||
| 標定方式 | 手動標定、自動標定 | ||
| 外部通信 | 支持MES | ||

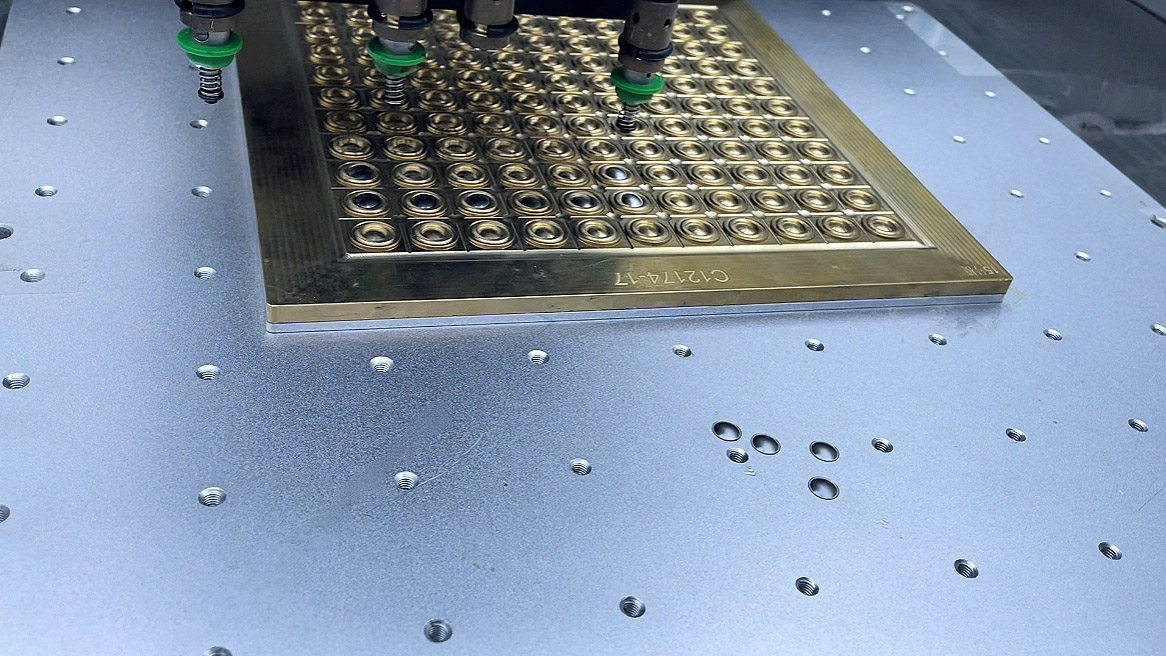

應用場景
主要適用于電子行業各種需要貼標簽、背膠、不干膠的線路板及手機、平板、筆記本等3C產品PCB硬板、FPC軟板上、手機或平板中框外殼、屏幕等貼裝各種規格的輔料
